Клапани і колекторє критично важливими компонентами систем нафто- і газопроводів і елементами, що несуть тиск, на нафтохімічних підприємствах, відіграючи життєво важливу роль у нафтопереробці та нафтохімічній переробці. Їх ключові функції включають: відкриття/закриття потоку середовища; регулювання тиску середовища і витрати; розділення, змішування або розподіл середовищ; запобігання перевищенню тиску середовища, встановленого для забезпечення безпечної роботи трубопроводу та обладнання тощо.



Існує багато типів завдяки різному тиску рідини, температурі та фізико-хімічним властивостям, що потребує різних вимог до керування. Шиберний, дросельний, зворотний та запірний клапан має найширше застосування.

Відкриваюча/закриваюча рідина тече з низьким опором, хорошою герметизацією, необмеженим напрямком потоку та малими силами приведення в дію для їхніх коротких структур.

Його стебла бувають висхідні і нерослі. Підйомні хвостовики підходять для корозійних умов, тоді як непідйомні використовуються в основному у водопровідних трубах для некорозійних середовищ низького тиску, наприклад

Конструкції пластин воріт бувають клинового і паралельного типів.

Клинові плити мають одинарні та подвійні варіанти воріт. Паралельні затвори часто використовуються в системах транспортування нафти/газу і рідко на хімічних заводах.

(2) Дросельний клапан

Використовується для ввімкнення/вимкнення. Порівняно з вентильними виробами вони мають вищий опір рідини та робочий крутний момент, але також мають вимоги щодо спрямованого потоку.

◆ Переваги:

(1) Менше тертя ущільнення під час відкриття/закриття, підвищення зносостійкості.

(2) Менша висота відкриття.

(3) Як правило, він має лише одну поверхню ущільнення, що спрощує виготовлення та обслуговування.

Для конфігурації кузова він має рядні, кутові та Y-подібні варіанти. Inline має найширше застосування, тоді як кутові глобуси використовуються для зміни напрямку потоку на 90 градусів.

(3) ПеревіритиКлапани

Також називається зворотним або одностороннім клапаном, запобігає зворотному потоку. Переконайтеся, що встановлений напрямок потоку рідини відповідає стрілці клапана. Існує багато типів з відмінностями між виробниками, але конструктивно вони поділяються на підйомні та поворотні. Перевірки підйому включають варіанти з одним і подвійним клапаном.

(4) Пробковий клапан

Він має низький опір рідини, хорошу герметизацію, тривалий термін служби та придатність для двонаправленого ущільнення для дуже небезпечних матеріалів. Однак вони мають вищі робочі моменти та ціну. Їхні порожнини, що не накопичуються, запобігають забрудненню в установках дозування. Отже, це необхідно в деяких програмах.

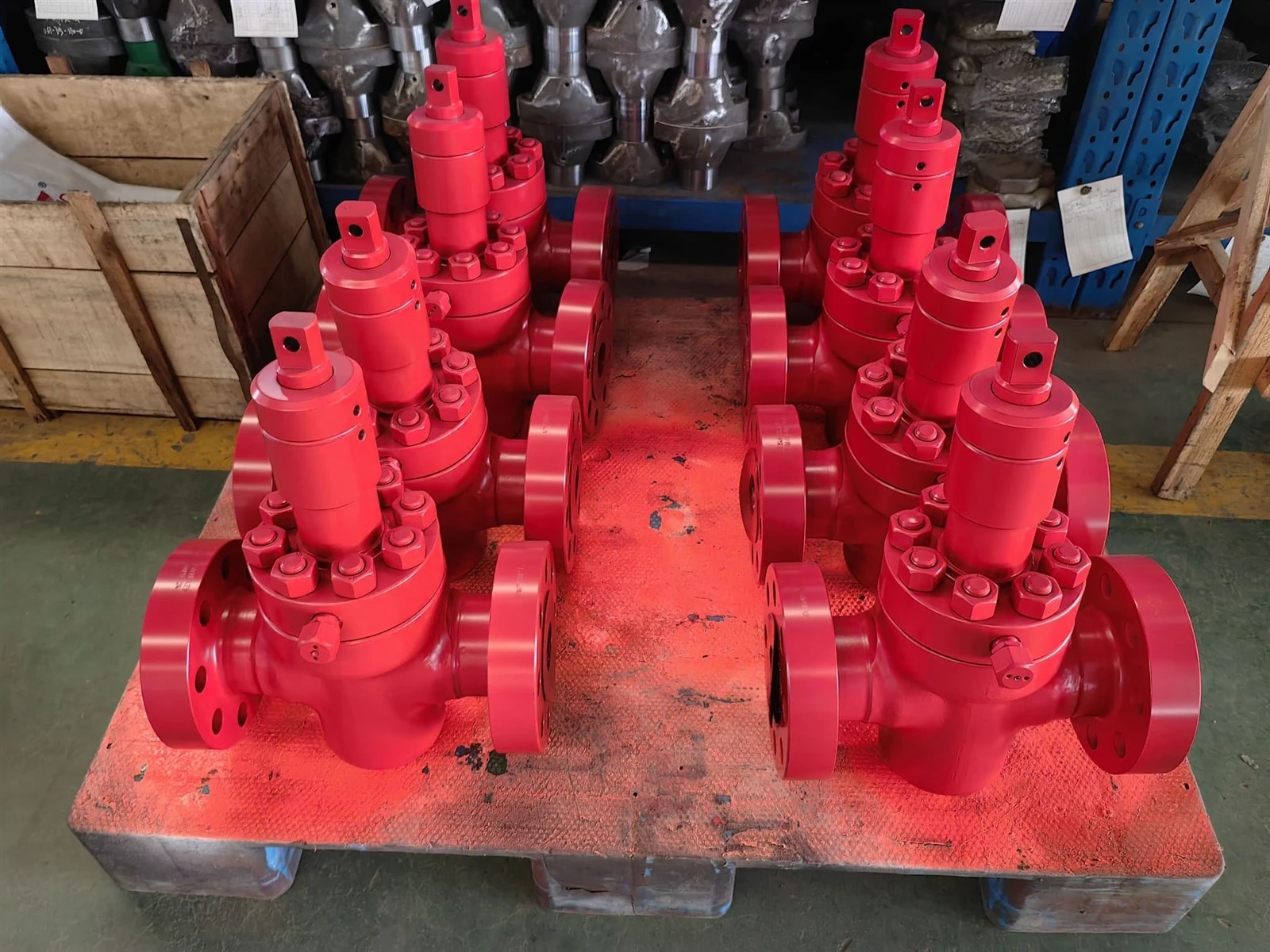

(1) Vigor надає вищевказаний широко використовуваний клапан відповідно до API 6A з високою якістю та конкурентною перевагою.

(2) Рівень специфікації продукту (PSL) для засувки: 1-3, для всіх інших продуктів: 1-4

(3) Клас матеріалу: AA-FF

(4) Вимоги до продуктивності (PR): 1-2.

(5) Робочий тиск: 2000PSI-15000PSI

Матеріали клапана включають корпус, внутрішні елементи, прокладки, ущільнення та кріплення тощо. У цьому розділі представлені типові матеріали корпусу клапана, зокрема чавун, вуглецева сталь, нержавіюча сталь і легована сталь.

(1) Чавун

Сірий чавун (A126-2B) зазвичай використовується в клапанах низького тиску та не рекомендується для технологічних труб. Чавун з шаровидним шаром (A395) має кращу міцність і в'язкість, ніж сірий чавун.

(2) Вуглецева сталь

Найпоширенішими матеріалами для клапанів з вуглецевої сталі є A216-WCB (лиття) і A105 (кування). Зауважте, що експлуатація вуглецевої сталі вище 400 градусів значно скорочує термін служби клапана. Для використання при низьких температурах загальними матеріалами є A352-LCB (лиття) і A350-LF2 (кування).

(3) Аустенітна нержавіюча сталь

Аустенітні нержавіючі сталі зазвичай використовуються в корозійних умовах або в кріогенних умовах, наприклад, виливки - A351-CF8, A351-CF8M, A351-CF3, A351-CF3M і поковки - A 182-F304, A182-F316, A182-F304L, A182-F316L.

(4) Легована сталь

Для використання при низьких температурах зазвичай використовується A352-LC3 (лиття) і A350-LF3 (кування), тоді як A217-WC6 (лиття), A182-F11 ( кування), а також A217-WC9 (лиття), A182-F22 (кування) використовуються для високотемпературних робіт. Оскільки WC9 і F22 містять більше Cr і Mo, ніж 1-1/4Cr-1/2Mo WC6 і F11, вони мають кращий опір повзучості за високих температур.

(2) Необхідна функціональність (керування або ввімкнення/вимкнення), що головним чином впливає на тип клапана.

(3) Умови роботи (частота), що впливають на тип і матеріал клапана.

(4) Характеристики потоку та втрати на тертя.

(5) Доступність розміру клапана для великих розмірів.

(6) Особливі вимоги, наприклад, аварійне відключення, збалансований тиск.

У Vigor,Клапани і колекторце наша пристрасть і досвід. Ми пропонуємо надійну, високоефективну продукцію. Наша команда експертів надає індивідуальні рекомендації щодо клапанів і технічну підтримку, надаючи оптимальні рішення для вашого тиску, температури, швидкості потоку та допуску до корозії.
